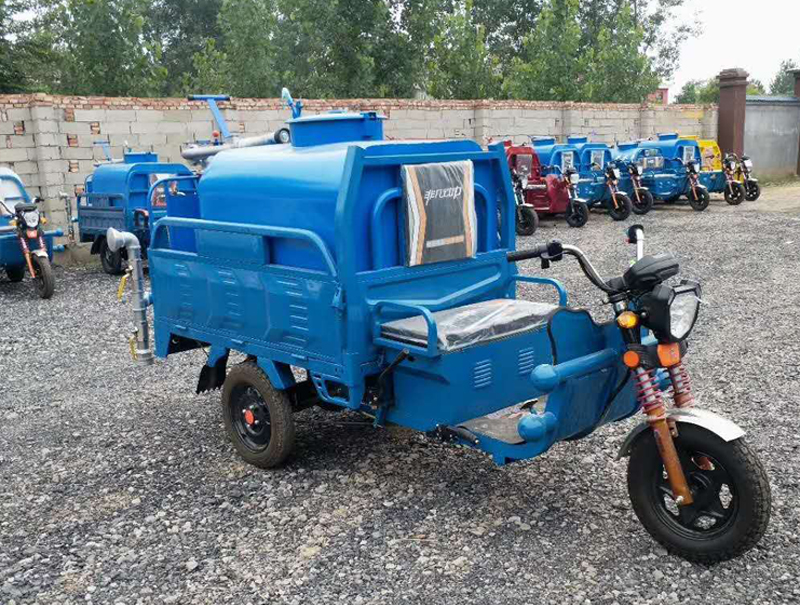

新能源汽车系列环卫三轮洒水车

新能源汽车系列环卫三轮洒水车：

简析小型电动洒水车电气仪表的维护

1.小型电动洒水车仪表板的拆装

(1)一般件的拆装拆装前要注意各引线的颜色与位置，了解 各引线的功能。先将搭铁线拆除。大部分仪表电路集成了喇叭、转向 和蜂鸣电路，也有的仪表具有各种灯具的过渡电路。这些电路的电压一般就是蓄电池的24V或36V电压，但是仪表的显示电路的电压一般 在15V以下。连接各种引线时，应将各开关全部拔至〃关"的位置。 用万用表的电压挡测+36V线、+15V线、+12V线和地线，测得没有短 路现象以后，才能装上蓄电池。

(2 )小型新能源电动洒水车拆卸集成电路在拆卸集成电路时，需用酒精灯灯焰外焰 或防静电的电烙铁将印制电路板上的集成电路弓丨脚焯盘加热，并快速 均匀地移动印制电路板，至所有焊盘的焊锡熔化为止，再用镊子从印制电路板上取下集成电路。同时，在焊接过程中，焊孔内的焯锡要清 除干净，集成电路应插好，并用接地良好的电烙铁迅速焊接好各引脚，且应注意其速度要快，以免焊接时间过长，使局部温度过高，而使电 路或焊盘受损。

新能源汽车系列环卫三轮洒水车，小型电动洒水车电气仪表的维护

(3 )拆卸大功率器件拆卸大功率器件时，应先剪断MOS管或 三端稳压管的引脚，再分别将它们的引脚焊下，避免损坏印制电路板的焯盘。

2.小型电动新能源洒水车集成电路和功率器件的焊接

进行焊接时，应先清洁焊盘，并去掉多余焯锡，使焊盘孔外露； 再将集成电路和功率器件插进其相应的位置，并用30W以下的电烙铁对元器件引脚和相应焊盘进行焊接，并且焊接时应一次性焊接好；电烙铁不能在某一引脚上停留太长时间，以免热量传到元件内部而损坏元件内部电路。
